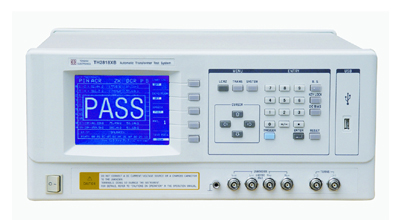

TH2818XA	变压器扫描测试+LCR数字电桥
TH2818XB	变压器扫描测试
TH2818XA LCR测试参数	|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk
变压器测试参数	匝比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路
测试频率	20 Hz — 300 kHz, 分辨率: 10 mHz, 精度: 0.01%
测试电平	正常:5 mV — 2 V, 圈数测试:5 mV — 4 V, 恒电平: 10 mV — 1 V, 分辨率: 1 mV, 精度: 5%
输出阻抗	30 Ω, 100 Ω可选
基本准确度	LCRZ,DCR: 0.05% ; 匝比: 0.5%
圈数比显示范围	1:0.01 — 100:1
DCR显示范围	1 mΩ — 99.9999 MΩ
显示范围	|Z|, R, X: 　　　　0.00001 Ω — 99.9999 MΩ |Y|, G, B:　　　　 0.00001 μs — 99.9999 s C: 　　　　　　　　0.00001 pF — 9.99999 F L:　　　　　　　 　0.00001 μH — 99.9999 kH D: 　　　　　　　　0.00001 — 9.99999 Q: 　　　　　　　　0.00001 — 99999.9 θ(DEG): 　　　　　-179.999° — 179.999° θ(RAD): 　　　　　-3.14159 — 3.14159 Turns-Ratio :　　　1:0.01 — 100:1 Δ% : 　　　 　　　-999.999% — 999.999%
测量时间(≥1 kHz)	快速: 32 ms,中速: 90 ms, 慢速: 650 ms
等效电路	串联, 并联
量程方式	自动, 保持
触发方式	内部, 手动, 外部
平均次数	1 — 255
清零功能	开路, 短路, 负载
内部直流偏置源	0 V, 1.5 V, 2 V, 精度：1%
TH2818XA比较器功能	10档分选和档计数功能
存储器	20组LCRZ仪器设定文件记忆 40组变压器扫描设定文件记忆

一般技术指标

                   TH2818XA/XB

工作温度, 湿度		0℃ — 40℃, ≤90% RH
电源要求		198 V — 242 V AC, 47.5 Hz — 52.5 Hz
功耗		≤80 VA
尺寸(W×H×D)		430 mm×185 mm×473 mm
重量		约13 kg

TH2818XA/XB 型自动变压器测试系统 随机附件: TH26005-1 　　四端测试夹具 TH26011 　　　四端开尔文测试电缆 TH26004B 　　 二瑞测试电缆 TH26016 　　　变压器扫描控制电缆 TH2881-001 　 脚踏启动开关 TH26010 　　　镀金短路板 TH26017 　　　USB 接口控制电缆(TH2818XA) TH26025 　　　USB 盘适配器(TH2818XA) TH1801A 　　　气动变压器扫描夹具(TH2818XA) TH1801B 　　　手动变压器扫描测试夹具(TH2818XB) 可用选件 TH26001 　　　四端测试夹具 TH26006 　　　轴向元件测试模块 TH26007 　　　磁环测试夹具 TH26008 　　　SMD 元件测试夹具 TH26009 　　　SMD 元件测试钳 TH1802A 　　　100 mA/10 V DC 偏流板 TH1802B 　　　1A DC 偏流板 TH1801-EXT1 　2.54 mm DIP 锁紧器 TH1801-EXT2 　2.54 mm FRC40 锁紧器 TH1801-EXT4 　5 mm/3.3mm 锁紧器 TH26025 　　　USB 盘适配器 TH26026 　　　32 MB 优盘 TH26017 　　　USB接口控制电缆 TH10002 　　　GPIB 接口板 TH11012 　　　GPIB 控制软件 TH11013 　　　GPIB 控制软件 TH12019 　　　RS-232C 控制软件 TH12020 　　　RS-232C 控制软件
